InPlugin es01 Wallbox Cargador para vehículos eléctricos y híbridos enchufables (PHEV)
Protección para todo clima
Construido para mayor durabilidad
Diseño para la seguridad
Entrada de Energía Estable
Transformador: Convierte AC a DC, reduciendo problemas de bajo voltaje y suavizando los efectos de los picos de corriente.
Sobrecorriente y Cortocircuito
Relé Magnético de Enganche: Corta instantáneamente la energía cuando ocurren picos de corriente o cortocircuitos.
Fugas
RCD Tipo-A: Detecta fugas AC(≥30mA) y corta la energía en 0.1s para evitar descargas.
Ruido y Picos
Capacitor de Filtro: Filtra el ruido de la red y mitiga los picos de voltaje para una operación más segura.
Sobrecalentamiento
Sonda de Control de Temperatura: Monitorea las temperaturas y reduce la carga o apaga el sistema para evitar daños.
Bajo Voltaje y Picos
Transformador de Voltaje de Precisión: Mide y aísla con precisión el voltaje para manejar descensos o picos de forma segura.
Cortocircuito y Puesta a Tierra
Transformador de Corriente de Secuencia Cero: Canaliza rápidamente las corrientes de falla hacia tierra y desconecta la energía cuando se detectan corrientes anormales.
Control Remoto APP
Módulo Opcional WiFi/Bluetooth: Permite monitoreo y control remoto en tiempo real a través de la aplicación.
| Parámetros Eléctricos | |
|---|---|
| Potencia | 7kW / 11kW / 22kW |
| Voltaje |
7kW (Monofásico AC 85V-275V) 11kW (Trifásico AC 380V-480V) 22kW (Trifásico AC 380V-480V) |
| Corriente Máxima | 32A |
| Frecuencia de Potencia | 50Hz o 60Hz |
| Funciones Básicas | |
| Carga Programada | 1-12 horas (Control por APP) |
| Corriente Ajustable Multinivel | 1-32A (Control por APP) |
| Especificaciones de Hardware | |
| Pantalla | LCD a color de 4.3 pulgadas con control remoto de APP vía Wi-Fi o Bluetooth |
| Longitud del Cable | 5 metros |
| Material de la Caja | Aleación de aluminio + Termoplástico (Grado retardante de llama UL94 V-0) |
| Dispositivo de Corriente Residual | 30mA para fallos de AC y 6mA para fallos de DC (Tipo-B) |
| Especificaciones del Cable |
7kW: (3 × 6mm² + 1 × 0.5mm²) 11kW: (5 × 2.5mm² + 1 × 0.5mm²) 22kW: (5 × 6mm² + 1 × 0.75mm²) |
| Enchufes y Tomas | |
| Enchufe Lado Vehículo | Tipo 2 IEC 62196-2 |
| Enchufe Lado Potencia |
7kW (Enchufe CEE 3 Pin 32A) 11kW (Terminales de Espada Aislados) 22kW (Terminales de Espada Aislados) |
| Entorno Operativo | |
| Temperatura de Operación | -35℃ a 55℃ |
| Humedad de Operación | 5% - 95%RH |
| Clasificación a Prueba de Agua | IP66 |
Preguntas frecuentes
Dispositivo de carga *1
Manual de usuario *1
Soporte de cable *1
El cargador de 7 kW/32 A utiliza un enchufe CEE de 3 pines de 32 A, que NO NECESITA la instalación de un electricista profesional.
El cargador de 11 kW/32 A y 22 kW/32 A utiliza terminales de pala aislados trifásicos, que NECESITAN la instalación de un electricista profesional.
Todos los cargadores InPlugin EV están equipados con dispositivos de corriente residual tipo A integrados (RCD) o superior, NO es necesario instalar disyuntores en miniatura (MCB) adicionales.
Sí. El vehículo bloquea automáticamente el conector de carga después de bloquear el automóvil.
Todos los cargadores de vehículos eléctricos InPlugin están equipados con dispositivos de corriente residual (RCD) integrados de tipo A o superiores, lo que elimina la necesidad de disyuntores en miniatura (MCB) adicionales durante la instalación.
Estándar (Carga programada)
Estándar (Monitoreo remoto de la aplicación)
Viene con una garantía de 2 años.
Fácil de instalar
1
Perforar agujeros usando la plantilla de montaje.
2
Inserte anclajes de expansión M6 en los orificios perforados.
3

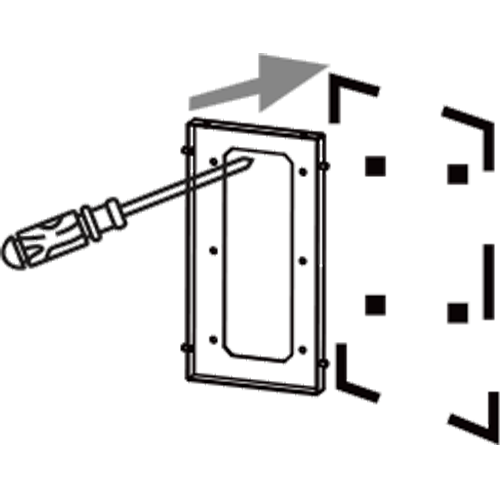

Asegure la placa posterior a la pared con tornillos autorroscantes M4.
4

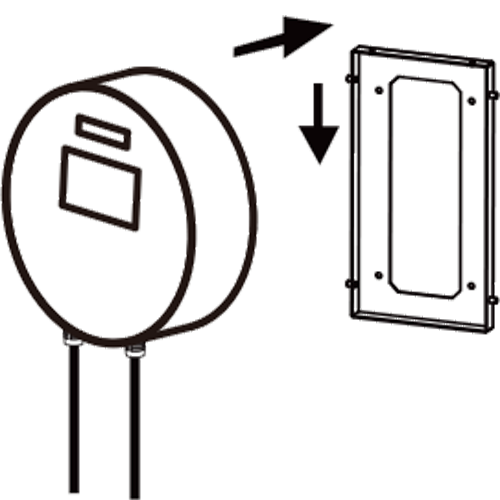

Monte la unidad del cargador en la placa posterior instalada.
5

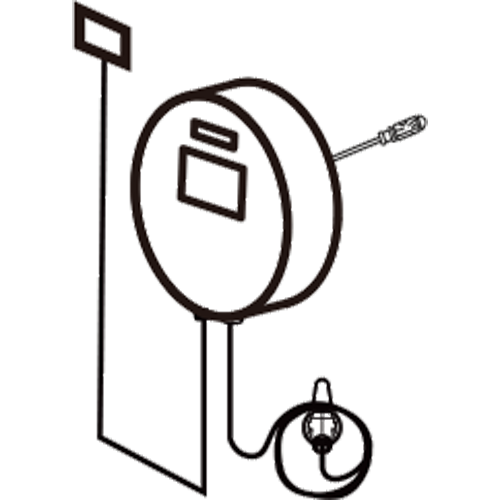

Apriete el tornillo de seguridad en la parte superior y coloque el soporte del cable de carga.
