InPlugin is01 Wallbox EV/PHEV 충전기
전천후 보호
내구성을 고려하여 제작됨
안전을 고려한 디자인
안정적인 전원 입력
변압기: AC를 DC로 변환하여 저전압 문제를 줄이고 서지 효과를 완화합니다.
과전류 및 단락
자기 잠금 릴레이: 전류가 급증하거나 단락이 발생하면 즉시 전원을 차단합니다.
누전 보호
Type-A RCD: AC(≥30mA) 누전을 감지하고 0.1초 이내에 전원을 차단하여 감전을 방지합니다.
잡음 및 서지
필터 커패시터: 그리드 잡음을 필터링하고 전압 스파이크를 완화하여 안전한 작동을 보장합니다.
과열 보호
온도 제어 탐지기: 온도를 모니터링하고 부하를 줄이거나 전원을 차단하여 손상을 방지합니다.
저전압 및 서지
정밀 전압 변압기: 전압을 정확하게 측정하고 고저 전압을 안전하게 처리합니다.
단락 및 접지 보호
제로 순서 전류 변압기: 결함 전류를 신속하게 접지로 유도하고 비정상 전류가 감지되면 전원을 차단합니다.
APP 원격 제어
옵션 WiFi/Bluetooth 모듈: 앱을 통해 원격으로 실시간 모니터링 및 제어를 가능하게 합니다.
| 전기 파라미터 | |
|---|---|
| 전력 | 7kW / 11kW / 22kW |
| 전압 |
7kW (단상 교류 85V-275V) 11kW (3상 교류 380V-480V) 22kW (3상 교류 380V-480V) |
| 최대 전류 | 32A |
| 주파수 | 50Hz 또는 60Hz |
| 기본 기능 | |
| 예약 충전 | 1-12시간 (APP 제어) |
| 다단계 전류 조절 | 1-32A (APP 제어) |
| 하드웨어 사양 | |
| 디스플레이 | 4.3인치 컬러 LCD, Wi-Fi 또는 블루투스를 통한 APP 원격 제어 |
| 케이블 길이 | 5미터 |
| 케이스 재질 | 알루미늄 합금 + 열가소성 수지 (난연 등급 UL94 V-0) |
| 잔류 전류 장치 | AC 30mA 및 DC 6mA 오류 시 차단 (Type-B) |
| 케이블 사양 |
7kW: (3 × 6mm² + 1 × 0.5mm²) 11kW: (5 × 2.5mm² + 1 × 0.5mm²) 22kW: (5 × 6mm² + 1 × 0.75mm²) |
| 플러그 & 소켓 | |
| 차량 측 플러그 | Type 2 IEC 62196-2 |
| 전원 측 플러그 |
7kW (32A 3핀 CEE 플러그) 11kW (절연 스페이드 단자) 22kW (절연 스페이드 단자) |
| 작동 환경 | |
| 작동 온도 | -35℃ ~ 55℃ |
| 작동 습도 | 5% ~ 95%RH |
| 방수 등급 | IP66 |
FAQ
충전 장치 *1
사용 설명서 *1
케이블 홀더 *1
7kW/32A 충전기는 32A 3핀 CEE 플러그를 사용하므로 전문 전기 기술자가 설치할 필요가 없습니다.
11kW/32A 및 22kW/32A 충전기는 3상 절연 스페이드 단자를 사용하므로 전문 전기 기술자가 설치해야 합니다.
모든 InPlugin EV 충전기에는 통합형 A형 잔류 전류가 장착되어 있습니다. RCD(기기) 이상인 경우 추가 소형 회로 차단기(MCB)를 설치할 필요가 없습니다.
그렇습니다. 차량이 잠긴 후 차량이 자동으로 충전 커넥터를 잠급니다.
모든 InPlugin EV 충전기에는 통합형 Type A 잔류 전류 장치(RCD) 이상이 장착되어 있어 설치 중에 추가 소형 회로 차단기(MCB)가 필요하지 않습니다.
표준(예약 충전)
표준(APP 원격 모니터링)
2년 보증이 제공됩니다.
설치가 용이함
1
장착 템플릿을 사용하여 구멍을 뚫습니다.
2
M6 확장 앵커를 드릴 구멍에 삽입합니다.

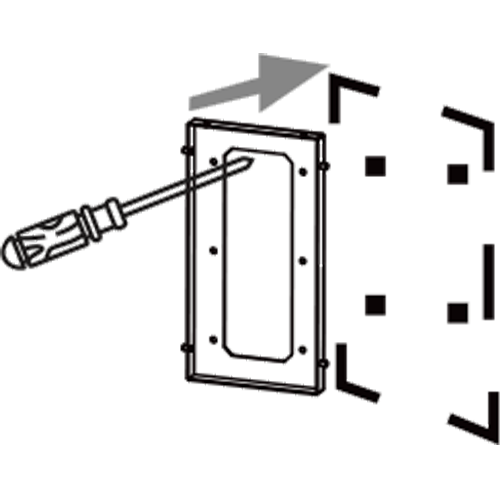

3
M4 셀프 태핑 나사를 사용하여 백플레이트를 벽에 고정합니다.
4
설치된 백플레이트에 충전기 장치를 장착합니다.
5
상단의 보안 나사를 조이고 충전 케이블 홀더를 배치하세요.
